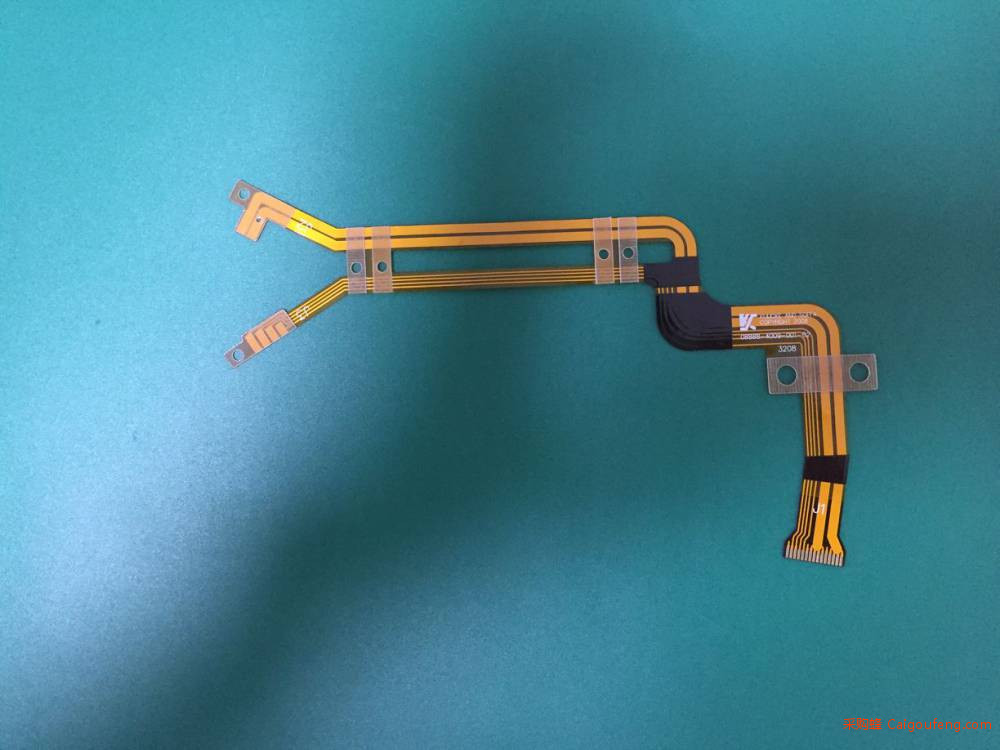

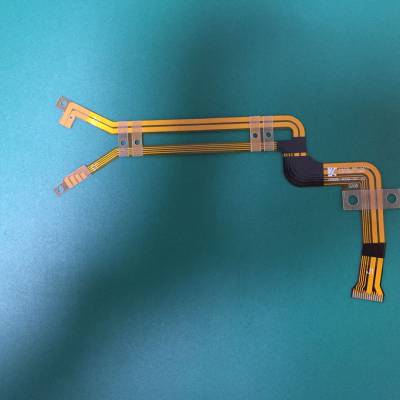

深圳智能穿戴FPC柔性软板 按键 触摸式FPC软性线路板批量生产
FPC名片
FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点，主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。
目录
FPC特点 FPC生产流程 FPC制程要点 FPC贴装工艺要求和注意事项
FPC特点
1.可自由弯曲、折叠、卷绕，可在三维空间随意移动及伸缩。
2.散热性能好，可利用F-PC缩小体积。
3.实现轻量化、小型化、薄型化，从而达到元件装置和导线连接一体化。
FPC生产流程
1. FPC生产流程:
1.1 双面板制程:
开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
1.2 单面板制程:
开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
2. 开料
2.1. 原材料编码的认识
NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚 18um, 13→胶层厚13um.
XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um.
CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um.
2.2.制程品质控制
A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化.
B.正确的架料方式,防止皱折.
C.不可裁偏,手对裁时不可破坏冲制定位孔和测试孔.
D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等.
3钻孔
3.1打包: 选择盖板→组板→胶带粘合→打箭头(记号)
3.1.1打包要求: 单面板 30张 ,双面板 6张 , 包封15张.
3.1.2盖板主要作用:
A: 防止钻机和压力脚在材料面上造成的压伤
B::使钻尖中心容易定位避免钻孔位置的偏斜
C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断.
3.2钻孔:
3.2.1流程: 开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序.
3.2.2. 钻针管制方法:a. 使用次数管制 b. 新钻头之辨认,检验方法
3.3. 品质管控点: a.钻带的正确 b.对红胶片,确认孔位置,数量,正确. c确认孔是否完全导通. d. 外观不可有铜翘,毛边等不良现象.
3.4.常见不良现象
3.4.1断针: a.钻机操作不当 b.钻头存有问题 c.进刀太快等.
3.4.2毛边 a.盖板,垫板不正确 b.静电吸附等等
